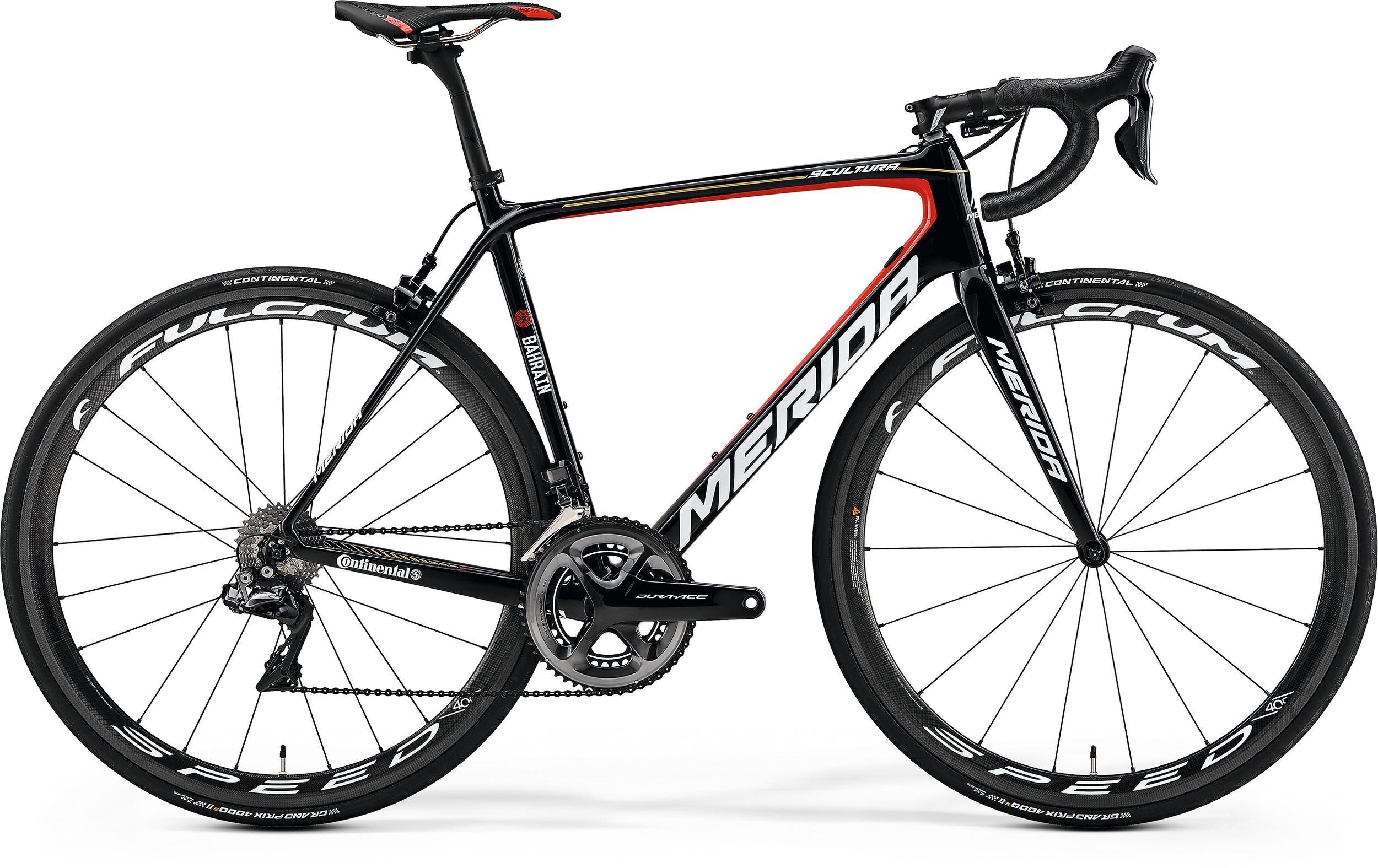

車架 SCULTURA CF4
車架尺寸 XXS, XS, S, S/M, M/L, L, XL
車色 BAHRAIN-MERIDA TEAM (BLACK-RED-GOLD)
前叉 SCULTURA CF4
前剎車 Shimano Dura Ace C BR-9100
後剎車 Shimano Dura Ace C BR-9100
剎車握把 Shimano Dura Ace
車頭碗 FSA NO.44/CF Neck
手把 FSA K-Force Compact
握把(帶) Prologo Touch Bahrain-MERIDA
前變速器 Shimano Dura Ace Di2
- SS short cage
變速控制桿-前 Shimano Dura Ace Di2
變速控制桿-後 Shimano Dura Ace Di2
- 27.2mm diameter
- 15mm setback
座管束 Carbon 305 Allen
座墊 Prologo Nago Evo CPC
鏈條 KMC X11SL DLC
- 52-36 teeth
- 11-28 teeth
- 11 speed
B.B. 五通 FSA 386-BB30 PF6000 [SMN FC]
- 100x9mm width front hub
- 130x9mm width rear hub
- 17mm inner width
- 40mm height
- 700x25C
- folding
- 700x25C
- folding
後快拆 QR
輻條 attached
weighed at frame size M/L (w/o pedals)
| 車架尺寸 | XXS | XS | S | S/M | M/L | L | XL |
| 車胎尺寸 | 28" | 28" | 28" | 28" | 28" | 28" | 28" |
| ST 立管 (mm) | 440 | 470 | 500 | 520 | 540 | 560 | 590 |
| TT 上管 (mm) | 510 | 520 | 535 | 545 | 560 | 575 | 590 |
| CS 後下叉 (mm) | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| HTA 頭管角度(°) | 71 | 71.5 | 72.5 | 73.5 | 73.5 | 73.5 | 74 |
| STA 立管角度(°) | 74.5 | 74.5 | 74 | 74 | 73.5 | 73 | 73 |
| BD 五通下沉量 (mm) | 66 | 66 | 66 | 66 | 66 | 66 | 66 |
| HT 頭管高度 (mm) | 105 | 115 | 125 | 140 | 155 | 170 | 190 |
| FL 前叉長度 (mm) | 370 | 370 | 370 | 370 | 370 | 370 | 370 |
| R REACHS (mm) | 371 | 377 | 383 | 388 | 394 | 399 | 408 |
| S STACKS (mm) | 500 | 512 | 524 | 543 | 557 | 571 | 592 |
| WB 輪距 (mm) | 963 | 969 | 971 | 972 | 982 | 991 | 1001 |
| SH 跨高 (mm) | 691 | 718 | 744 | 764 | 779 | 798 | 825 |
| Body Height Cm | < 162 | 158 - 167 | 163 - 172 | 168 - 177 | 173 - 182 | 178 - 187 | > 183 |
車系特色
超輕量的CF4碳纖維車架，M/L尺寸僅有860公克。ProTour賽事驗證的競賽騎乘幾何設定；下管與立管採用「NACA快背斷面」管形，搭配1又1/8”漸變至1又1/4”的異徑頭管，協助降低空氣阻力。強悍踩踏力道傳輸的BB386規格；後上叉具有提升舒適度的吸震機能。輪煞版本使用傳統快拆的花鼓；碟煞版本則採用配置散熱鰭片的Flat Mount卡鉗與直通軸碟煞花鼓系統。
採用直通軸快拆系統的碟煞花鼓規格；其餘碟煞車款，皆配置12mm的「鎖固式直通軸」系統，可以與車架結合強化整體剛性之外，在裝卸輪組時也更快速方便。
所有車型，都配置全碳纖維前叉(錐形前叉豎管)，提供強悍的操控性能體驗。
開發REACTO的風洞測試經驗，再針對SCULTURA做出最佳化的調整，更緊實的「NACA快背斷面」管形，可在重量與風阻效益中，取得全新的平衡。
頂級的CF4碳纖維車架，M/L尺寸僅重850公克；碟煞版本的CF4 Disc，則是在1,000公克以內。除了超輕的重量之外，包含競賽的使用，美利達都提供了車架終生保固。
SCULTURA輪煞以及碟煞版本的車架都可以相容25mm的車胎，獲得更大的循跡性，制動效能也可再提升，騎乘的舒適性也間接受益。
